DHCP Split-Scope

DHCP serverların yedekliliğin ve yük dengesinin sağlanması amacıyla Windows Server 2008 R2 ve sonrası için DHCP serverlarda Split-Scope özelliği geliştirilmiştir. Amaç aynı anda birden fazla DHCP server ı çalıştırmık ve kullanıcılara hizmet vermesini sağlamaktır.

Split-Scope’u kullanmak için 2 yol mevcuttur.

1- Primary / Backup
Bu senaryoda birinci DHCP server kullanılamaz duruma gelirse yedek DHCP server devreye girmektedir. Bu yapılandırmayı Split-Scope ayarlarını yaparken “Delay in DHCP offer” kısmından yapabilirsiniz. Bu yapılandırmada DHCP makineleri DHCP DISCOVER paketlerine hangi sunucu cevap veriyorsa önce ona gider diğeri beklemede kalır.

Burada 80/20 Kuralı uygulanabilir.

2- Load balanced
Bu senaryoda her iki DHCP serverda aynı oranda kullanılabilir ve yükü eşit olarak paylaşabilir durumdadır. Bu yapılandırmayı Split-Scope ayarlarını yaparken “Delay in DHCP offer” kısmından her sunucuya %50 – %50 zaman vermek gerekiyor.

Split-Scope’un Yapılandırılması

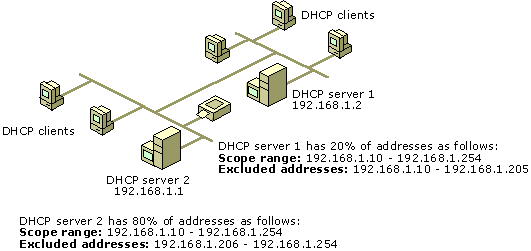

Örrnek olarak yukarıdaki 80/20 kuralını uygulayalım.

Yukarıdaki örnektede olduğu gibi 2 adet Windows Server 2008R2 işletim sistemli DHCP sunucumuz var.

Öncelikle birinci sunucuyu yapılandıralım.

Birinci DHCP sunucusu üzerinde yapılandırdığımız scope üzerinde fare ile ağ tıklatıp  “Advanced…” alanını genişleterek “Split-Scope” ‘u tıklatalım.


Sonrasında Ekrana gelen bilgilendirme penceresini “Next” butonuna tıklayarak ilerleyelim.

İkinci DHCP sunucusunun adını veya IP adresini yazarak “Next” butonuna tıklayalım.

İki DHCP sunucunun 80/20 kuralına göre hangi IP aralıklarını dağıtacağını belirleyip
“Next” butonuna tıklayarak bir sonraki adıma geçelim.

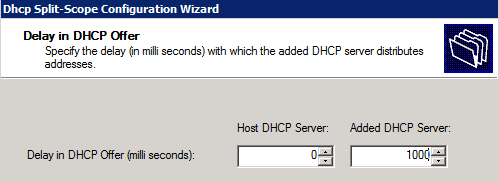

Sonra gelen ip isteklerine hangi sunucunun öncelikli olarak cevap vermesini istiyorsak onu belirtiyoruz. Bizim yapımızda ikinci sunucumuz gelen isteğe cevap vermeden önce 1000 mili saniye beklemesi için ayar yapıyruz. Herhangi bir sebeple 1000 milisaniye içinde cevaplanmayan istekleri ikinci sunucumuz cevaplayacak.

Sonra “Next” butonuna tıklayarak yapılan işlemleri görebiliriz.
Sonra tekrar “Next” ve “Finish” butonlarına tıklayarak işlemi sonlandırabiliriz.

Bu işlemlerden sonra birinci DHCP sunucu aktif ikinci sunucu ise pasif durumdadır.
Tam bir yedeklilik için İkinci sunucuyu da aktifleştirmeliyiz. Bunun için ikinci sunucuda DHCP ekranını açalım ve ilgili scope üzerinde fare ile sağ tıklayalım. “Activate” menüsünü seçerek ikinci sunucuyu da aktifleştirelim. Bu işlem yapılmaz ise ikinici DHCP sunucu elle aktif edilinceye kadar pasif olarak kalacaktır.
